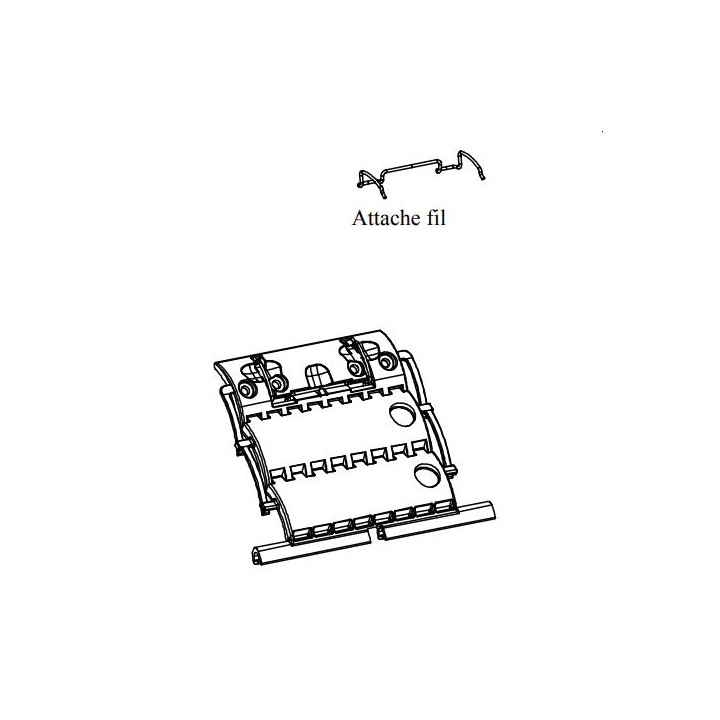

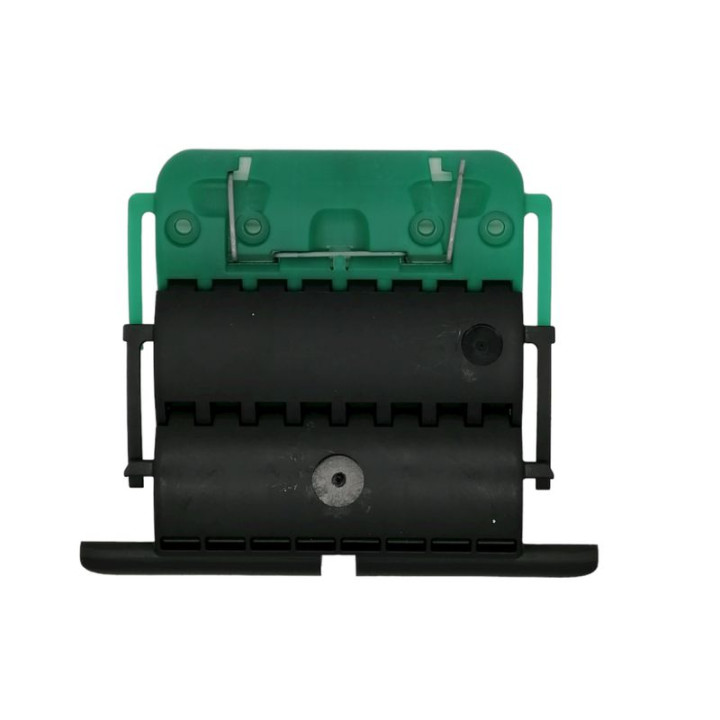

Verrou d'attache tablier clicksur 2 maillons

H875E / H876 E

Clicksur 2 maillons : Verrou automatique, attache tablier anti-soulèvement.

Pièce détachée qui permet de relier le tablier à l'axe d'enroulement en assurant le verrouillage en position basse des tabliers pour les volets roulants électriques ou à treuil.

6,50 € TTC
verrou clicksur :
En stock, Livraison 24/48H

Info promotions

➡️-5% sur le volet roulant solaire SOMFY

Les remises du mois :
➡️A partir de 700€ d'achat -5%
➡️A partir de1.200€ d'achat -8%
➡️A partir de1.700€ d'achat -10%

Remises calculées dans votre panier

Fonctionnement du verrou clicksur :

Il assure la liaison du tablier au tube d'enroulement des volets roulants manœuvrés par treuils ou moteurs électriques avec limiteur de couple intégré ou de puissance limitée et peut être fixé sur le tube soit avec l'attache fil monté, soit des vis ou rivet pop.

C'est un produit anti-effraction résiste à une poussée verticale de 200kg sur 2 verrous : la liaison rigide entre le tube d'enroulement et la lame haute du tablier permet de bloquer automatiquement le volet lorsqu'il est en position basse. Le volet se verrouille mécaniquement et empêche le relevage du tablier depuis l'extérieur.

De part son très faible encombrement, ce verrou est particulièrement destiné à une utilisation dans les concepts où les volumes sont parfaitement optimisés, donc en coffre Reno Aluminium ou bloc baie PVC.

Caractéristiques du verrou clicksur :

Déterminer le nombre d'attaches : Un verrou à chaque extrémité, placé à environ 200 mm de la coulisse, il est conseillé de répartir les autre tous les 40 cm.

Le choix du nombre de maillon est fonction des dimensions du coffre ou caisson.

La capacité de levage est de 7 kg par verrou.

La détermination du nombre de verrou par rapport à la longueur du volet roulant :

  • 0 à 1400 : 2 verrous
  • 1410 à 2350 : 3 verrous
  • 2360 à 3300 : 4 verrous

Les limites d'utilisation :

Sans limite d’emploi avec :

  • Treuil débrayable couple de débrayabilité sur arbre 8 mN.
  • Avec treuil à fin de course : c’est le fin de course du treuil qui bloque la manœuvre.
  • Treuil à chaînette ZF.
  • Moteur sans fin de course à arrêt automatique sur obstacle : puissance couple d’arrêt : 8 mN.

Limites définies selon puissance manœuvre :

  • Manœuvre de puissance sur arbre ≦ à 12mN (couple d’entrée 0,45mN) : 2 verrous minimum
  • Manœuvre de puissance sur arbre 12 à 15 mN (couple d’entrée de 0,45mN) : 3 verrous minimum.
  • Manœuvre de puissance sur arbre : 15 à 18mN (couple d’entrée à 0,45mN) : 4 verrous minimum.
  • Manœuvre de puissance sur arbre > 18 mN : verrou non compatible.

2 Versions pour les clicksurs 2 maillons :

Version Pour lame de 43mm de Hauteur et 8mm d'épaisseur avec attache fil montée Pour lame de 55mm de Hauteur et 14mm d'épaisseur avec attache fil montée
Lames compatibles (épaisseur) 7 mm, 8 mm, 9 mm 13 mm, 14 mm, 15 mm
Nombre maillons 2 2
Tubes compatibles avec perçage Tous types de tubes Tous types de tubes
Tubes compatibles sans perçage ZF 45mm,ZF 54mm,ZF 64mm ZF 45mm,ZF 54mm,ZF 64mm
Hauteur Lame 43mm à 45mm de hauteur 55mm à 60 mm de hauteur
Manœuvre Electrique Radio
Manuelle à sangle
Fabrication Pièce détachée volet roulant rénovation (fabrication, réparation, entretien)
Tube ZF45
ZF54
ZF64
ZF80

Vue éclatée volet roulant à sangle

vue éclatée volet roulant à sangle

vue éclatée volet roulant à Manivelle

vue éclatée volet roulant à Manivelle
