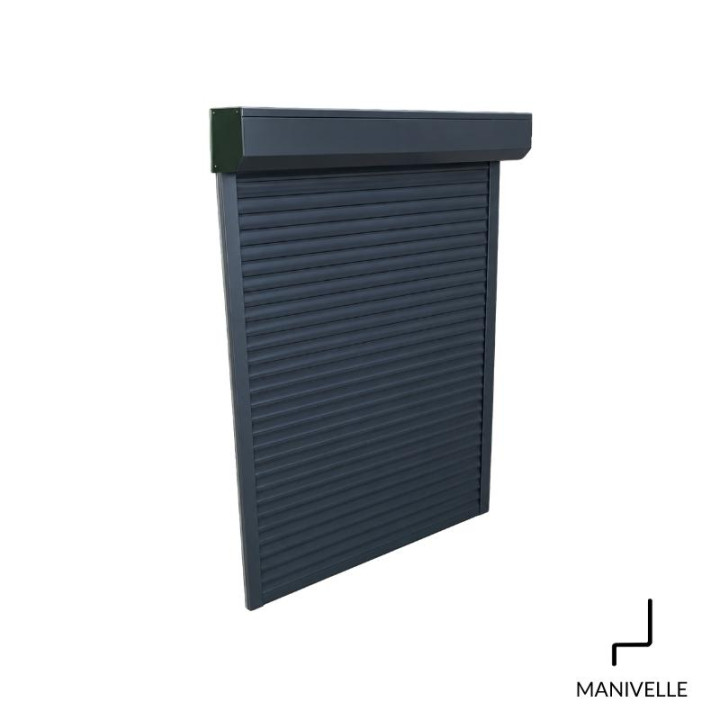

Volet roulant rénovation aluminium à manivelle

Réf : roulantrenoAlutreuil

Volet roulant rénovation aluminium manœuvre par manivelle

Chargement du configurateur

* Champ obligatoire

Informations importantes

De fabrication Française et sur mesure, les volets roulants manuel à manivelle pour rénovation sont fabriqués en lame aluminium 43x9 isolée (injectée de mousse polyuréthane sans CFC, norme classement antifeu M1), agrafée latéralement (serties) et répondent à la norme CE (Qualité/endurance/ résistance au vent/ etc..). Nos volets répondent à la "Classe 3" de la norme "VEMCROS", ce qui correspond à la Norme NF en vigueur.

Ses avantages :

Avec une manœuvre par manivelle votre volet roulant aluminium manuel sera très robuste et très résistante dans le temps. Ce volet roulant à manivelle est le meilleur rapport qualité prix.
Il est disponible dans une palette de 15 volets couleurs (Attention, certaines couleurs peuvent nécessiter un délai supplémentaire d'1 à 2 semaines).

Caractéristiques des volets roulants aluminium à manivelle

Manœuvre par manivelle ,
Tablier double paroi lame aluminium 43x9 isolée et sertie,
coffre aluminium biseauté 45° où 1/4 de rond ,
coulisses aluminium avec brosse section 53x22 avec ou sans aile,
lame finale en aluminium avec joint tubulaire,
axe de 54 mm avec roulements à billes dans nos embouts,
verrous clicksur (sécurité anti soulevement) sur l'axe.

Nos tabliers sont 100% ajourés ce qui signifie que les lames sont dotées d'ajours occultables permettant de doser la lumière ou d'aérer les pièces chaudes en période estivale.

Dimensions du coffre en fonction de la hauteur du volet :

Volet avec lame ALU de 43

Ht 0 à 1050 mm	Coffre 137x137
Ht 1051 à 1750 mm	Coffre 150x150
Ht 1751 à 2200 mm	Coffre 165x165
Ht 2201 à 2800 mm	Coffre 180x180
Ht 2801 à 3000 mm	Coffre 205x205

Composition	Aluminium
Manœuvre	Manuelle à treuil
Fabrication	Produit fini
Coloris	Blanc Chêne doré Couleur Standard Gris 7016 Noir(s)
Modèle volet roulant	VR rénovation
Groupe de manoeuvre	Manuel
Type de coffre	pan coupé quart de rond
Manœuvre manuelle	manivelle

Notice d'entretien des volets roulants : Veuillez cliquer ici pour télécharger !

Pose du volet roulant rénovation à manivelle

Conçus pour s'adapter sur des fenêtres ou des portes n'ayant pas étés prévues à l'origine pour la pose de volets roulants Ils sont ainsi adaptables à la majorité des configurations de porte ou fenêtre existantes.

Le choix de la pose du volet rénovation se fera en tunnel sous linteau ou en applique sur façade

A/ Volet roulant rénovation pose enroulement vers l'extérieur

B/ Volet roulant rénovation pose enroulement vers l'intérieur

C/ Volet roulant rénovation pose en façade

A/ Pose sous linteau (entre tableau) avec enroulement vers l'extérieur

Le tablier est situé au plus près de la fenêtre, il est plaqué contre ce qui permet de bien isoler votre intérieur. Le coffre aluminium sera alors dans ce cas positionné sur l'extérieur : on parle alors d'enroulement extérieur.

volet roulant electrique pose sous linteau a l'extérieur

B/ Pose sous linteau (entre tableau) avec enroulement vers l'intérieur

Le tablier est situé dans le plan de la façade. Cette pose est tout particulièrement utile lorsque vous installez des volets sur une porte. En effet, la poignée de porte peut gêner la fermeture du volet. Le coffre aluminium sera alors dans ce cas positionné sur l'intérieur : on parle alors d'enroulement intérieur. Le galbe de la lame de volet sera visible de l'extérieur.

volet roulant electrique pose sous linteau a l'extérieur

C/ Pose en applique sur façade

Le coffre est posé contre le linteau et les coulisses contre la façade, l'enroulement du volet est à l'extérieur au-dessus de la fenêtre. Ce système permet de gagner un maximum de luminosité..

volet roulant electrique pose sous linteau a l'extérieur

PRENDRE LES MESURES POUR COMMANDER VOTRE VOLET ROULANT RENOVATION

prise de mesure de vos volets roulants rénovation LARGEUR
Mesurez 3 références entre les murs latéraux (haut, milieu, bas). Vous saisirez ensuite la plus petite largeur sur le site.
HAUTEUR
Pose en applique (h1) : Prenez les cotes contre la façade. Vous saisirez ensuite la plus grande hauteur sur le site.
Pose sous linteau (h2) : Prenez la hauteur entre le point le plus bas de la descente du volet et le linteau, au plus près de votre fenêtre.
PROFONDEUR
Prenez la cote de profondeur de votre tableau afin que le coffre ne dépasse
MESURE FINALE

Pour une pose sous linteau : Nous déduirons 5mm sur la largeur tableau que vous indiquez pour le jeu fonctionnel.
Pour une pose en applique : Fabrication sera augmentée par nos soins de la largeur des coulisses et de la hauteur du coffre.

Volet roulant rénovation

Notice de pose en Applique ou en Tunnel

Téléchargement (677.19k)

Notice de pose VR Treuil

Pose d'un volet roulant rénovation Manuel à Manivelle

Téléchargement (512.96k)

Réglage de treuil

Réglage fin de course d'un volet roulant à manivelle

Téléchargement (46.32k)
